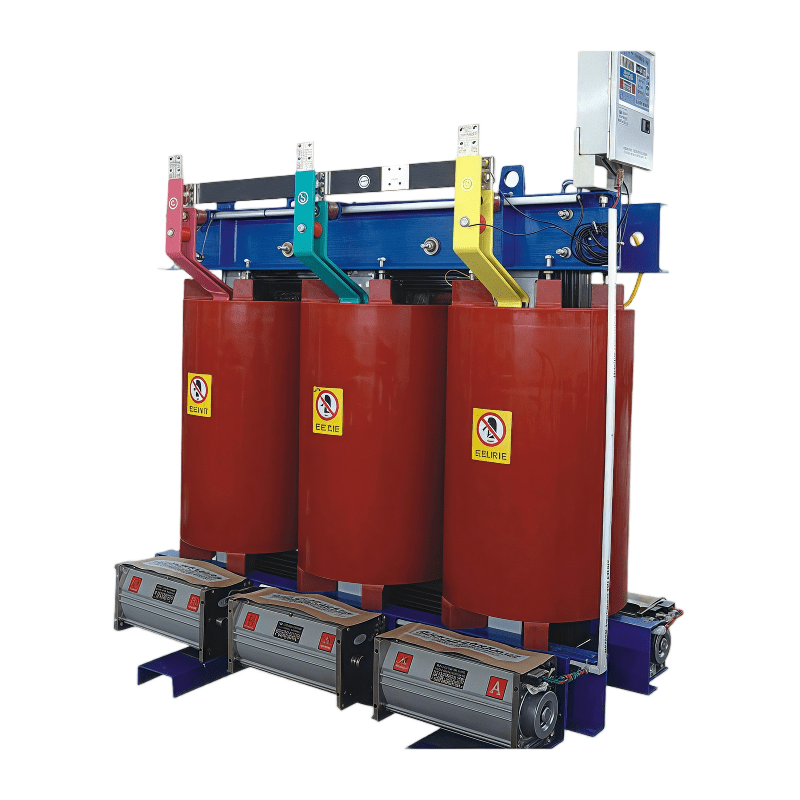

SCB13-30-2500/10 кВ Трехфазный силовой трансформатор сухого типа, литой из эпоксидной смолы

Трансформатор сухого типа из эпоксидной смолы серии SC(B) является огнестойким, пожаробезопасным, взрывозащищенным, не требует технического обслуживания, не загрязняет окружающую среду, имеет небольшие размеры, поскольку обмотка герметизирована, и может быть установлен непосредственно в центре нагрузки.

В то же время, научный и разумный процесс проектирования и литья позволяет продукту иметь меньше частичных разрядов, более низкий уровень шума и более высокую способность рассеивания тепла. При условии принудительного воздушного охлаждения он может длительное время работать при номинальной нагрузке 125%. Он оснащен интеллектуальным контроллером температуры, который имеет функции сигнализации о неисправности, сигнализации о перегреве, отключения при перегреве и черного ящика.

Он подключен к компьютеру через последовательный интерфейс RS485 и может контролироваться централизованно и управляться. Благодаря вышеуказанным характеристикам продукт широко используется в системах передачи электроэнергии, таких как гостиницы, рестораны, аэропорты, высотные здания, коммерческие центры, жилые районы и другие важные места, а также в метро, плавильном заводе, корабле, морском бурении. и платформа и другие места с плохой экологией.

Стандарты

IEC60076-1:2011 Силовые трансформаторы. Часть 1. Общие сведения.

IEC60076-11:2018 Силовые трансформаторы. Часть 11. Трансформаторы сухого типа.

Нормальные условия окружающей среды

• Температура окружающей среды: не более +40℃, не менее -25℃, среднемесячная температура не более +30℃, среднегодовая температура не более +20℃.
• Высота: Не более 1000м.
• Волна напряжения источника питания аналогична синусоидальной волне.
• Напряжение трехфазного источника питания примерно симметрично.
• Относительная влажность окружающего воздуха должна быть не более 93%. На поверхности змеевика не должно быть капель воды
• Место установки: В помещении или на открытом воздухе.

Характеристика продукта

Обмотка высокого напряжения изготавливается из эмалированной медной проволоки или медной проволоки, обернутой пленкой, а обмотка низкого напряжения — из медной фольги. Обмотка высокого напряжения заполнена стекловолокном. В вакуумном состоянии для заливки используется эпоксидная смола без наполнителя, которая после отверждения образует твердое целое, имеющее высокую механическую прочность, малый частичный разряд и высокую надежность.

Огнестойкий, взрывозащищенный, без загрязнения окружающей среды, защита окружающей среды. Его можно установить в центре нагрузки.

Основной материал изготовлен из высококачественного холоднокатаного ориентированного кремниевого стального листа с ламинированной структурой с полным наклонным швом.

Катушка не впитывает влагу, а сердечник и зажим обработаны специальной обработкой, которая позволяет работать в условиях высокой относительной влажности и других суровых условиях. Прерывистая работа без осушения.

Высокая устойчивость к коротким замыканиям, грозовому импульсу и перегрузке.

Тонкий изоляционный слой из смолы внутри и снаружи катушки, хорошая теплоотдача.

Низкие потери, хороший эффект энергосбережения, экономичная работа и отсутствие необходимости в обслуживании.

Небольшой объем, легкий вес, небольшая площадь и удобная установка.
