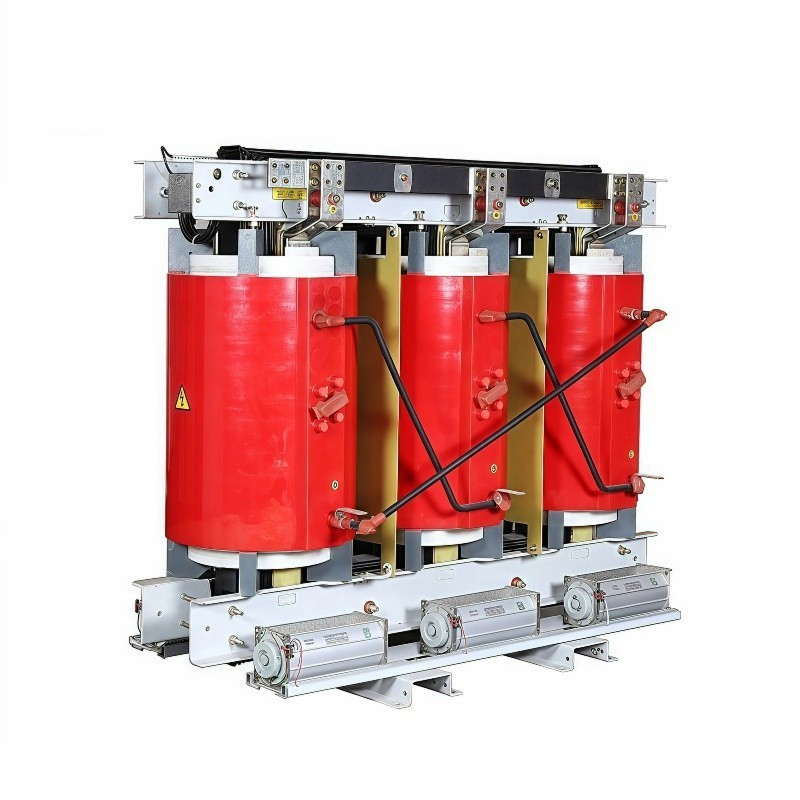

SCB11-30-2500 Трехфазный силовой трансформатор сухого типа с эпоксидной смолой 10 кВ T-5

Трансформатор сухого типа из эпоксидной смолы серии SC(B) является огнестойким, пожаробезопасным, взрывозащищенным, не требует технического обслуживания, не загрязняет окружающую среду, имеет небольшие размеры, поскольку обмотка герметизирована, и может быть установлен непосредственно в центре нагрузки.

В то же время, научный и разумный процесс проектирования и литья позволяет продукту иметь меньше частичных разрядов, более низкий уровень шума и более высокую способность рассеивания тепла. При условии принудительного воздушного охлаждения он может длительное время работать при номинальной нагрузке 125%. Он оснащен интеллектуальным контроллером температуры, который имеет функции сигнализации о неисправности, сигнализации о перегреве, отключения при перегреве и черного ящика.

Он подключен к компьютеру через последовательный интерфейс RS485 и может контролироваться централизованно и управляться. Благодаря вышеуказанным характеристикам продукт широко используется в системах передачи электроэнергии, таких как гостиницы, рестораны, аэропорты, высотные здания, коммерческие центры, жилые районы и другие важные места, а также в метро, плавильном заводе, корабле, морском бурении. и платформа и другие места с плохой экологией.

Стандарты

IEC60076-1:2011 Силовые трансформаторы. Часть 1. Общие сведения.

IEC60076-11:2018 Силовые трансформаторы. Часть 11. Трансформаторы сухого типа.

Нормальные условия окружающей среды

• Температура окружающей среды: не более +40℃, не менее -25℃, среднемесячная температура не более +30℃, среднегодовая температура не более +20℃.
• Высота: Не более 1000м.
• Волна напряжения источника питания аналогична синусоидальной волне.
• Напряжение трехфазного источника питания примерно симметрично.
• Относительная влажность окружающего воздуха должна быть не более 93%. На поверхности змеевика не должно быть капель воды.
• Место установки: В помещении или на открытом воздухе.

Характеристика продукта

Обмотка высокого напряжения изготавливается из эмалированной медной проволоки или медной проволоки, обернутой пленкой, а обмотка низкого напряжения — из медной фольги. Обмотка высокого напряжения заполнена стекловолокном. В вакуумном состоянии для заливки используется эпоксидная смола без наполнителя, которая после отверждения образует твердое целое, имеющее высокую механическую прочность, малый частичный разряд и высокую надежность.

Огнестойкий, взрывозащищенный, без загрязнения окружающей среды, защита окружающей среды. Его можно установить в центре нагрузки.

Основной материал изготовлен из высококачественного холоднокатаного ориентированного кремниевого стального листа с ламинированной структурой с полным наклонным швом.

Катушка не впитывает влагу, а сердечник и зажим обработаны специальной обработкой, которая позволяет работать в условиях высокой относительной влажности и других суровых условиях. Прерывистая работа без осушения.

Высокая устойчивость к коротким замыканиям, грозовому импульсу и перегрузке.

Тонкий изоляционный слой из смолы внутри и снаружи катушки, хорошая теплоотдача.

Низкие потери, хороший эффект энергосбережения, экономичная работа и отсутствие необходимости в обслуживании.

Небольшой объем, легкий вес, небольшая площадь и удобная установка.
